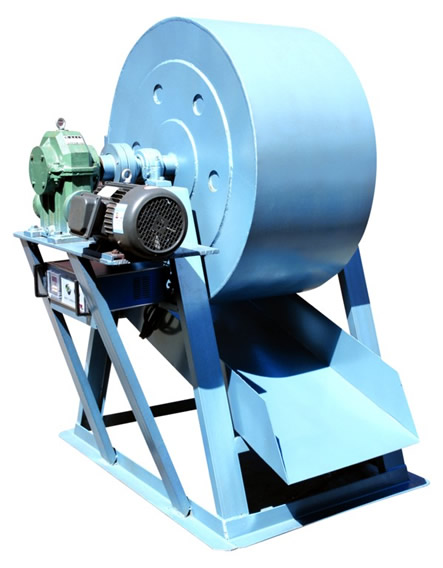

SQZG－4型燒結礦球團礦機械強度測定轉鼓機

燒結和球團礦轉鼓產品說明：

SQZG--4 型燒結、球團礦轉鼓，是測定燒結礦和球團礦轉鼓指數和抗磨指數測定的設備。用以檢驗燒結礦和球團礦的抗沖擊性和耐磨性。是高爐用燒結礦和球團礦，檢驗常溫下的機械強度。本轉鼓按照國標 GB/T8209 《燒結礦和球團礦轉鼓強度的測定方法》的要求設計制造。

燒結和球團轉鼓主要技術數據

1 、轉鼓直徑： 1000± 5mm

2 、轉鼓長度： 500± 5mm

3 、轉鼓速度： 25±1.5r/min

4 、電機功率： 1.5KW

5 、輸入電壓： 380 v

6 、預置轉數： 0-9999

7、試樣重量： 15kg

8 、外形尺寸： 1300×1300×1700mm

9 、整機重量： 850 kg

燒結和球團轉鼓結構概述 ：

轉鼓主要由機架、滾筒、減速系統、卸料系統、計數裝置等組成。

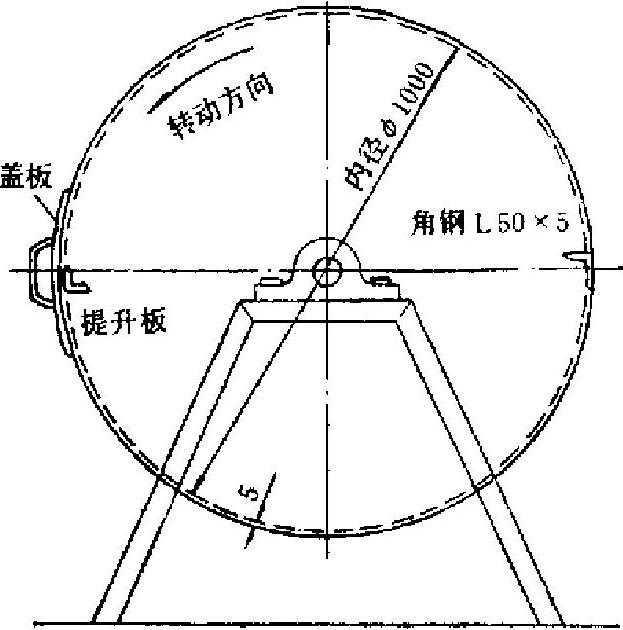

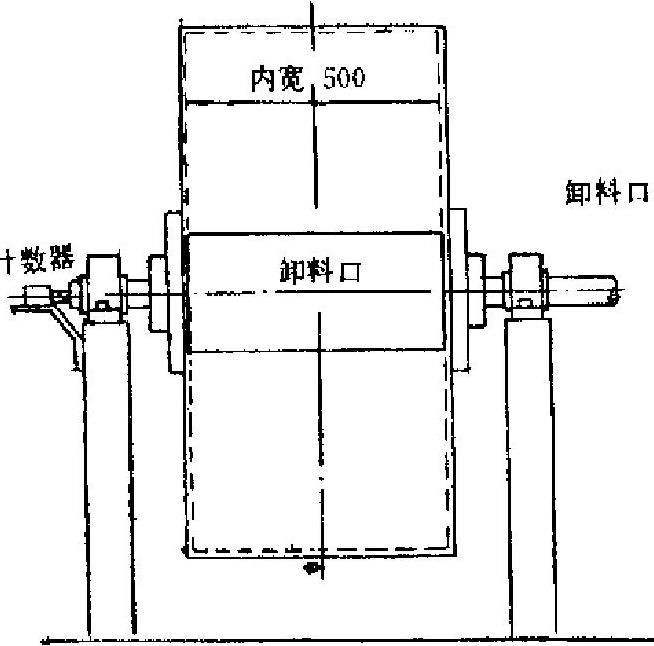

機架由型鋼焊接而成，主要起到支撐作用，所有部件均安裝在機架上。 滾筒是由鋼板卷制而成，通過兩端支撐半軸、軸承、軸承座安放于支架上，形成一個自由回轉的一個筒體。筒體上開有可以敞開、鎖閉密封的料口，筒內焊有提升板，物料放入滾筒內后轉動時，物料隨之滾動，在提升板的作用下，被拋下自碰破碎。達到預置數后，滾筒停止轉動，物料從料口卸出，完成一個設定試驗周期。 減速系統：主要由電機、聯軸器、蝸輪減速機等組成。起到帶動滾筒以合適的恒定轉速運轉。蝸輪減速機并有自鎖功能。減速系統還配有手動調整裝置，便于卸料和調整計數裝置的感應開關位置距離調整。 卸料裝置：有滾筒卸料口、活絡支撐架、卸料板等組成。轉鼓達到預置轉數 停止后，進入卸料工作。因蝸輪減速機有自鎖功能，需人工攪動裝在減速機 輸入軸上的搖把，使活絡支撐架對準料口上的卡座，然后松動壓緊螺栓，掀開料口蓋板，進行卸料工作。計數裝置：主要起到預置轉數、數字顯示轉數、自動停機的作用。

燒結和球團轉鼓機安裝與試車：

轉鼓機應安裝在通風好，避雨的地方。并要求有維修空間，便于作業。轉鼓須安裝在混凝土地基上，地基深度在500毫米以上。安裝時保證機器水平，傾斜度小于1.5度?；炷猎?50號以上。地基達到凝固期后，將地腳螺栓擰緊,方可進行運轉。
將數字顯示計數器置于減速機下方平板上或另置平臺上，盡量避免震動，并盡量遠離有電磁場的物體，以免引起計數裝置誤差。接通輸入電源，計數裝置輸出電源線與轉鼓電動機相連，傳感線插頭插入計數器后面的傳感器插座內，傳感器插頭要對準插座上的缺口方可插入。另一端安裝在機架上，與裝有高強度磁鐵的撥桿對準，其間距在1-3毫米為好。安裝工作完畢，電源線接上，接地線可靠接地。即可進行試車。
機器在出廠前已經進行過試運轉。但在安裝后投入正式工作前，再檢查一遍所有螺栓是否擰緊，各聯結部件是否可靠接觸，蝸輪減速機是否加油。然后先用人工轉動電機聯軸器，使?jié)L筒轉動兩轉以上，確認各部件沒有阻礙時，方可啟動機器。若發現異常情況，立即進行檢修。確認無異?，F(xiàn)象時，需空機運轉十五分鐘以上，方可進行負載運轉，正常后再投入生產。

燒結和球團轉鼓的使用及機械強度的測定方法：

工作原理：

用 15kg 試樣，在內徑 1000mm ，內寬 500mm 的轉鼓中轉動 200 轉后，用孔徑6.3mm和0.5mm的方孔篩進行篩分，對各粒級重量進行稱量并計算轉鼓指數和抗磨指數。

實驗步驟及方法：

1、首先按GB/T 8209的要求進行入鼓試樣的配料。即每個入鼓的試樣應為15±0.15kg,由40.0～25.0mm、25.0～16.0mm、16～10.0mm三級按篩分的比例配制而成。
2、打開鼓門，將稱取配制好的15公斤物料裝入轉鼓，蓋好鼓門，上緊螺栓，啟動控制儀，轉動轉鼓，在規定的轉速下轉動200轉和轉速（25轉/分）連續轉動后，使物料與鼓壁和物料之間相互產生撞擊磨擦作用，以達到測試物料轉鼓指數和抗磨指數，停鼓。
3、若轉鼓停止時鼓門位置不對，不便操作，可用手搖把，將轉鼓應搖到恰當位置。
4、機器停止轉動后，靜止1-2分鐘，使粉塵降落后，再打開鼓門，搖動手搖把，將鼓內的料下到接料板上，然后再將鼓內打掃干凈，準備下次使用。
5、將倒出的試樣用機械搖篩或手篩進行6-3mm和0.5mm粒級的篩分。
6、將上述各粒級的篩分物歸結>6.3mm、6.3～0.5mm、<0.5mm的三部分，并進行稱量分別得出m₁、m₂、m₃。
7、然后進行轉鼓指數T為抗磨指數A的計算。
8、使用時千萬要注意：每次用手搖把搖動轉鼓后應及時取下，以免轉鼓轉動時將手搖把甩出傷人。所以應養成每次起動轉鼓前，檢查有無手搖把的習慣。

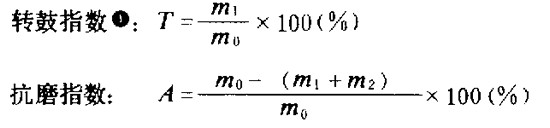

結果計算：

式中:m₀- 入鼓試樣重量， kg;
m₁-- 轉鼓后+6.3mm 粒級部分重量， kg ；
m₂ -轉鼓后 -6.3mm 粒級部分重量， kg;
T、A均取兩位小數值。

或者用機械強度計算器

測定的允許差（精密度）

入鼓試樣重量m₀和轉鼓后篩分總重量（m₁＋m ₂＋m ₃）不能大于之差1.0%,即:

凡差值大下 1.0% 的檢驗試樣應重做。

實驗用其他設備及工具

試驗用鼓前機械手工篩主要規格：
方孔40x40mm,方孔25×25mm,方孔16×16mm ,方孔10×10mm
鼓后機械手工篩規格：
方孔6.3×6.3或5.0×5.0mm； 分析篩：1-2mm、0.5mm

用戶還可根據需要另購：磅秤或臺秤：(規格50kg、1kg 感量1%）鐵鏟容器 （ 竹筐和鐵箱）

燒結和球團轉鼓使用維修和注意事項:

1、減速機及轉鼓兩端的軸承應定時加機油或潤滑油。
2、鼓門處的密封物料應經常檢查，若損壞應及時更換。
3、每次上鼓門都應上緊螺絲，以免轉動時鼓門松動甩出。
4、應經常定期檢查電機及軸承處的溫升。
5、經常定期檢查轉鼓的轉動情況：轉動是否平穩，噪音大不大，有沒有發音，溫升高不高。若有不正常，應立即停機檢查。

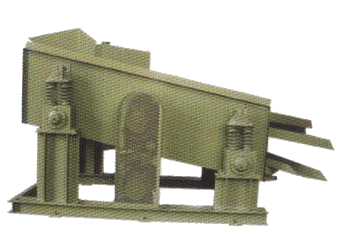

ISO球團礦、燒結礦轉鼓前一次、二次振動篩

ISO球團礦、燒結礦轉鼓前一次、二次振動篩用途:

ISO球團礦、燒結礦轉鼓前一次、二次振動篩主要用于球團礦、燒結礦各級組合含量的測定，它可以替代手篩，消除了人為誤差，提高了檢測的準確性，是球團礦、燒結礦檢測的設備。該機采用優化設計，使其結構更緊湊，操作更簡便，全密封設計，可以檢測>40mm、40-25mm、25-16mm、16-10mm、<10mm五級符合GB8209-87和YB/5166-93的技術要求。

ISO球團礦、燒結礦轉鼓前一次、二次振動篩技術參數:

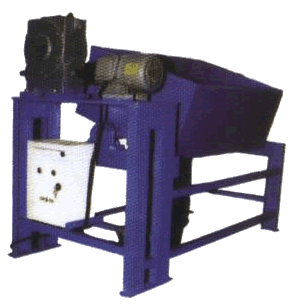

ISO球團礦、燒結礦轉鼓后機械搖篩

ISO球團礦、燒結礦轉鼓后機械搖篩用途:

ISO球團礦、燒結礦轉鼓后機械搖篩，適用于高爐用燒結礦和球團礦鼓后進行以粒級的篩分檢測，可替代手篩，同時它還可以提高測定的準確性、可比性，結構緊湊，操作簡單，裝有時間繼電器，使篩分定時可靠，消除了人為誤差，是各球團、燒結廠、鋼鐵廠的檢測設備，各項指標符合GB8209-87和YB/T5166-93的技術要求。

ISO球團礦、燒結礦轉鼓后機械搖篩技術參數:
